Termostathus

[tummelisa]

Jag önskar hjälp med hur slangarna till kylsystemet och värmen skall kopplas.
Min 998 motor har ett uttag även på den undre delen av termostathuset.
Vad ska kopplas till det? övre uttaget går ju till kylaren.
Funderar även på hur slangarna ska gå till insugningsröret som har en vattenkanal .

[Tulka]

Du får berätta lite mer, som vilken årsmodell och bifoga några foton.Blandning av delar?

[tummelisa]

bilen är en Austin mini 1000 årsmodell 1975
Ska försöka lägga in några bilder till kvällen.
Bilen var nerplockad vid köp, så jag har inte sett hur
det såg ut när den var ihopsatt.

[tummelisa]

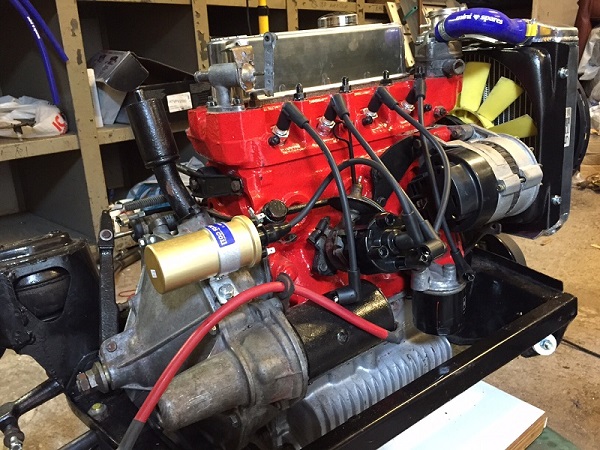

Här kommer bilder på mitt kylsystem, hoppas det kan vara till hjälp
med att lösa var slangarna ska gå.

[Tulka]

Mellanbiten som sitter under termostathuset tror jag kommer från Austin Allegro 1300
och hör inte hemma på din bil. Vad har du för undre kylarslang?

[tummelisa]

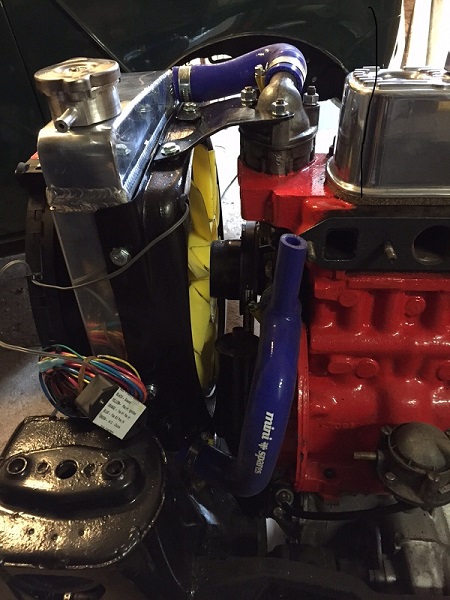

kylarslangen ser ut som på bilden, går från kylaren till vattenpumpen med en avstickare uppe på kröken. Förra ägaren hade köpt en slangsats från mini- spares.
Det finns även en vattenkanal på insuget hur kommer den in i bilden.

[minitokig]


kylarslangen ser ut som på bilden, går från kylaren till vattenpumpen med en avstickare uppe på kröken. Förra ägaren hade köpt en slangsats från mini- spares.
Det finns även en vattenkanal på insuget hur kommer den in i bilden.

koppla ihop så här:
avstickaren uppåt -> röret genom insuget -> slang in via värmepaket -> värmeventil/värmekran ovanpå blocket.

[Tulka]

Plastfläkten sitter bakofram. Den har en text som säger vilken sida som skall vara mot motorn.
Värmepaketets slangar skiljer. Fundera ut var det varma vattnet skall gå in,uppe eller nere.

[tummelisa]

Tack för all hjälp, samt att du såg att
fläkten satt fel.
Betyder det att jag kan ta bort underdelen
på termostathuset och montera överdelen
direkt på blocket.

[RAINIER]

Dessa sandwich plates fanns faktiskt på Minis. Bl.a. för att leda till förvärmning till insuget.

[tummelisa]

Som det ser ut på ritningen så ska det inte vara någon underdel
på årsmodeller 59-92 utom Japan.
Så min -75:a med 99h motor bör jag kunna ta bort underdelen
eller plugga hålet ellerhur, har jag fattat rätt?

[RAINIER]

Yes, på din 75:a har man ingen sandwich plate. Bara termostathuset och övre kylarslang.
Värmepaketet sitter mellan värmekranen på höger sidan topplocket och förgreningen i nedre kylarslangen.
